室内空間を快適に暖めるエアヒーター、ブラーノ

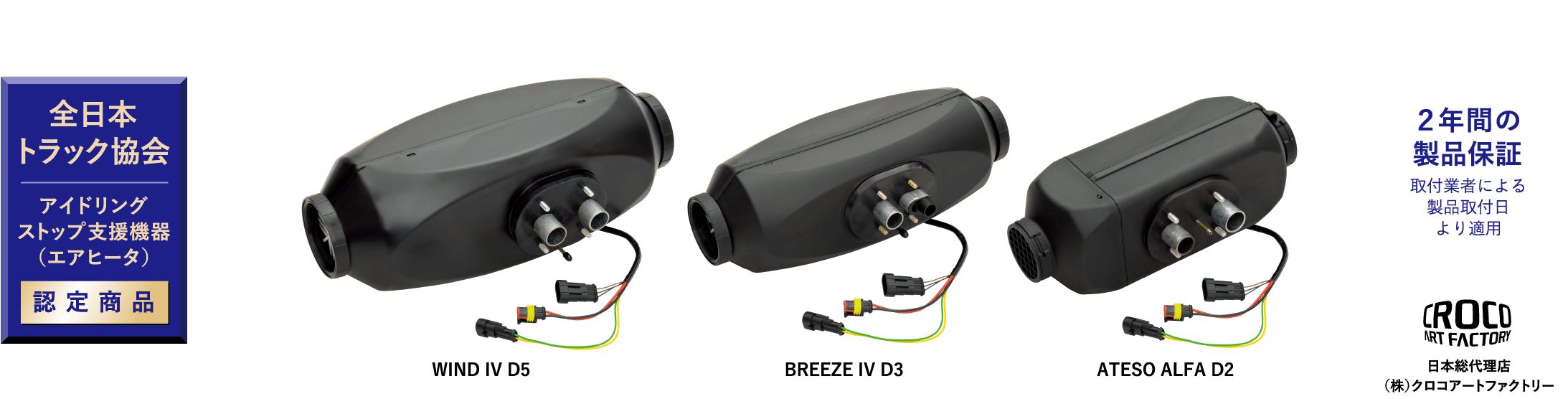

ブラーノエアヒーターは、ヨーロッパにおいて最大の熱効率を発揮するエアヒーターとして、自動車・キャラバン・トレイラー・クルーザー・モバイルハウス・トラックなど、さまざまなシーンで幅広く利用されています。EUの厳しい基準をクリアし※1、廉価でありながら※2最高レベルの性能※3を発揮します。特に静粛性、熱効率、耐久性に特化したエアヒーターとして、このほど日本の皆様にご紹介する運びとなりました。ブラーノエアヒーターは、全日本トラック協会アイドリングストップ支援機器(エアヒータ)安全装置助成対象機器として認定を取得。CO2削減、トラックドライバーの労働環境改善、及び燃料費削減に貢献します。また、2年間の保証※4とサービス体制で購入者をサポートします。

圧倒的な熱効率
一晩つけても使用燃料はわずか0.5L
(大型車・5時間:最小値)
環境に配慮した省エネ設計
アイドリングストップで使用でき、温度センサーにより風量をオートコントロールし車内の快適な温度をキープ。低電圧時のヒーターオートオフ機能。
  1. ※1 国連欧州委員会(UN/ECE)基準型式認定No.E8-122R-008223
  2. ※2 高機能部品(京セラパーツ等)を使用するなど、ヒーター機能の高性能を実現する一方、外観をシンプルに仕上げることにより、高いコストパフォーマンスを達成している。
  3. ※3 ブラーノエアヒーターの耐久性は、10年、または2500時間がオーバーホールの基準となります。(適正な使用をした場合※)
    1. ※適切な燃料(寒冷地仕様燃料など)の使用・使用時期前点検・作動確認(1回/月 推奨)を行ってください。
    2. ご注意! 特に寒冷地において、寒冷地仕様でない燃料をご使用になると燃料が凍結し、機器の作動に支障をきたす恐れがあります。
  4. ※4 正規代理店による取付日より2年間

充実した機能

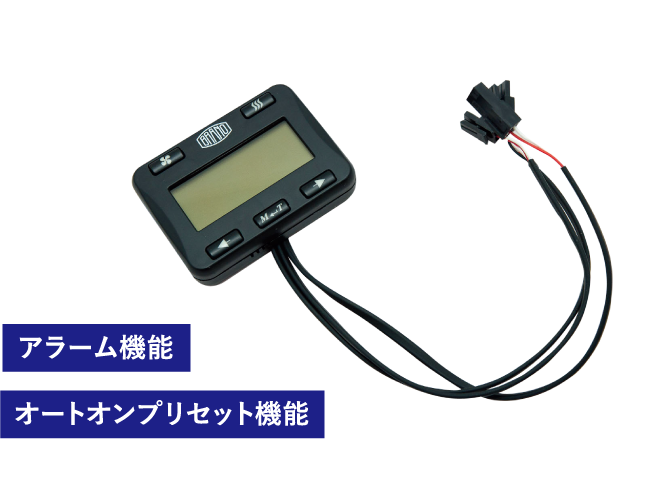

  • タイマーコントロール
    アラーム機能 オートオンプリセット機能
  • マニュアルコントロール
  • ヒーターオートオフ機能
  • 高地にも対応(標高1500mまで)
  • アイドリングストップで室内を快適に暖める
  • 温度設定モードにより各種センサーが
    温度を感知し風量をオートコントロール

    • ヒーター内部センサー
    • コントローラー内部センサー
    • 外部温度センサー(オプション)

価格表

ATESO ALFA D2

コントロール 出力 電源 消費電力 燃料 価格(税別) 備考
マニュアル 900W
~1700W
12V/24V 運転中:max.25W
起動時:max.110W
軽油 ¥112,000 アクセサリー、燃料ポンプ、マニュアルコントロール込み
タイマー ¥119,000 アクセサリー、燃料ポンプ、タイマーコントロール込み

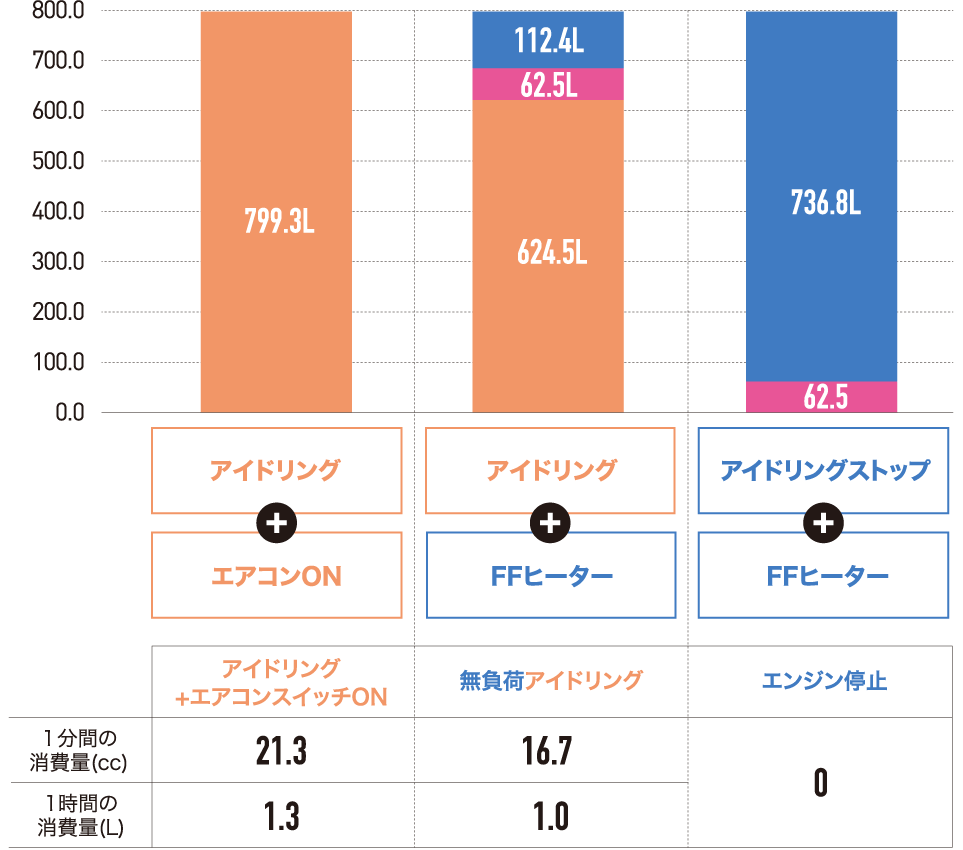

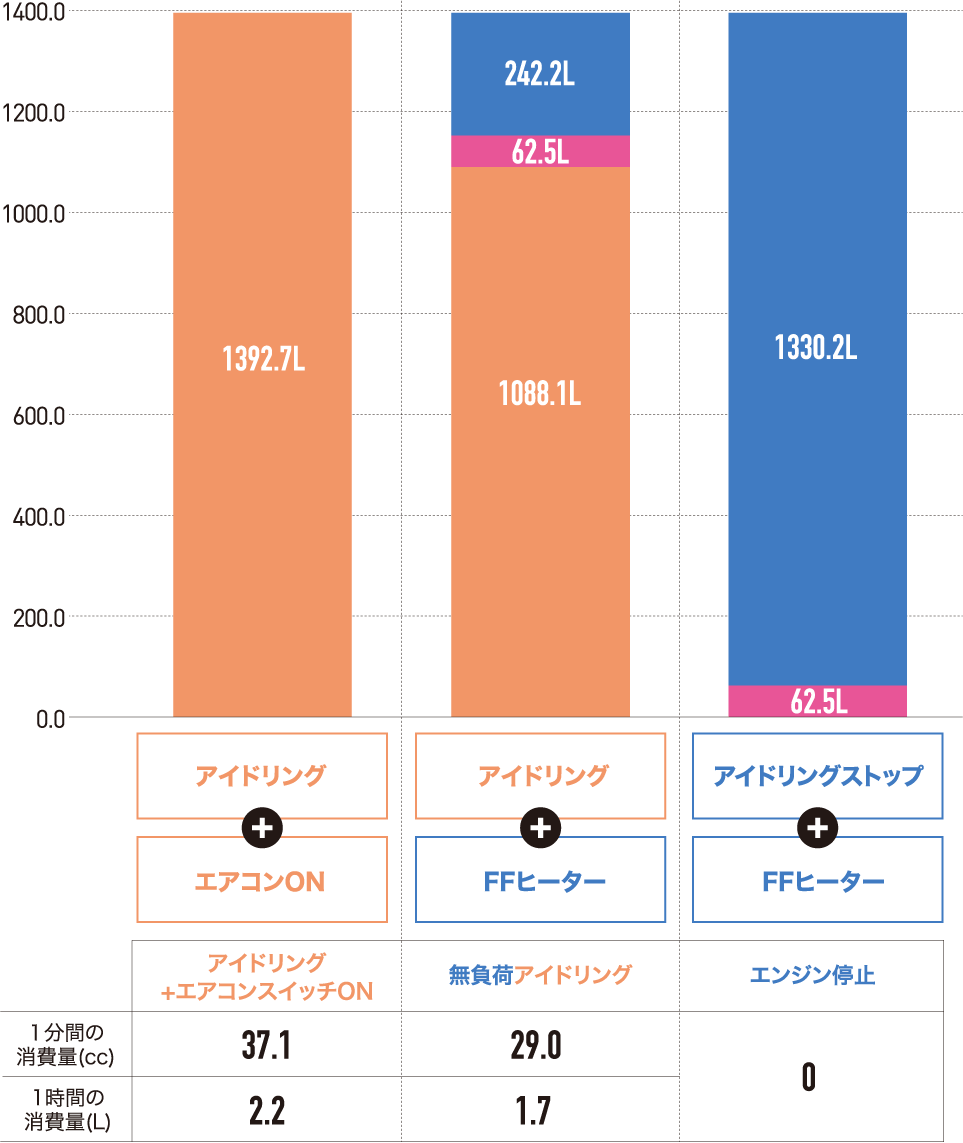

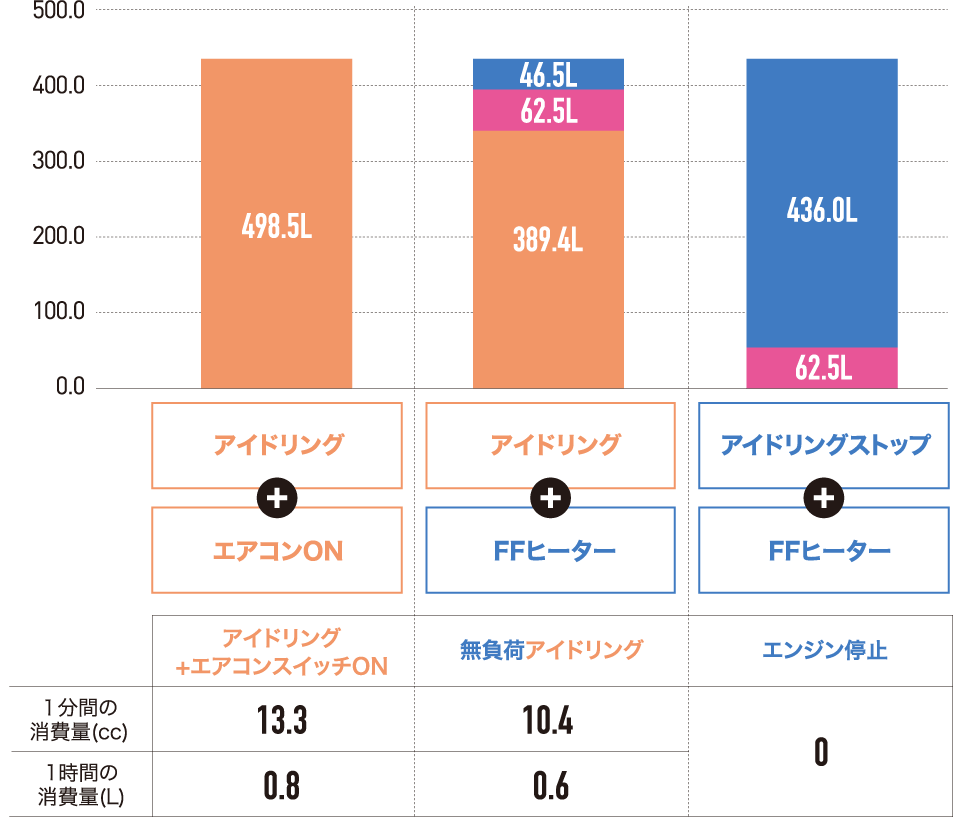

メリット

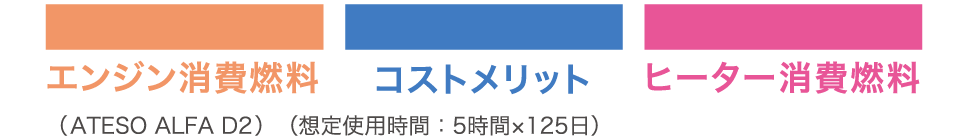

エンジン消費燃料、コストメリット、ヒーター消費燃料、(ATESO ALFA D2)(想定使用時間:5時間×125日)

[大型車]

[中型車]

[小型車]

スペック・分解図

技術諸元 • Technical Parameters ATESO ALFA D2 BREEZE IV D3 WIND IV D5
最大熱出力
Thermal Output Maximal
1700 W ± 5% 2700 W ± 5% 4700 W ± 5%
最小熱出力
Thermal Output Minimal
4700 W ± 5% 900 W ± 5% 1300 W ± 5%
最小熱出力
Thermal Output Minimal
12 / 24 V 12 / 24 V 12 / 24 V
作動電圧範囲-12V
Operating Voltage Range - 12V
10,5 - 15 V 10,5 - 15 V 10,5 - 15 V
作動電圧範囲-24V
Operating Voltage Range - 24V
21 - 30 V 21 - 30 V 21 - 30 V
消費電力 - 起動時
Power Input - Starting
max. 110 W max. 130 W max. 170 W
消費電力 - 運転中
Power Input - Operational
max. 25 W max. 75 W max. 110 W
燃料
Fuel
ディーゼル(軽油)
Diesel Oil
ディーゼル(軽油)
Diesel Oil
ディーゼル(軽油)
Diesel Oil
燃料消費 - 最大時
Fuel Consumption - Maximal
0,22 l/hour ± 3% 0,33 l/hour ± 3% 0,59 l/hour ± 3%
燃料消費 - 最小時
Fuel Consumption - Minimal
0,10 l/hour ± 3% 0,10 l/hour ± 3% 0,17 l/hour ± 3%
温度範囲
Temperature Range in the Heated Area
1 - 30 °C 1 - 30 °C 1 - 30 °C
熱風量(常用圧力時)
Volume of Heating Air by Pressure 0 Pa
85 m3/hour 120 m3/hour 185 m3/hour
調整
Control
無段階
Continuously from Min. to Max.
無段階
Continuously from Min. to Max.
無段階
Continuously from Min. to Max.
作動温度範囲
Operational Temperature Range
-40 〜 +65 °C -40 〜 +65 °C -40 〜 +65 °C
寸法(本体)
Dimensions
316 x 115 x 117 mm 355 x 124 x 126 mm 417 x 154 x 155 mm

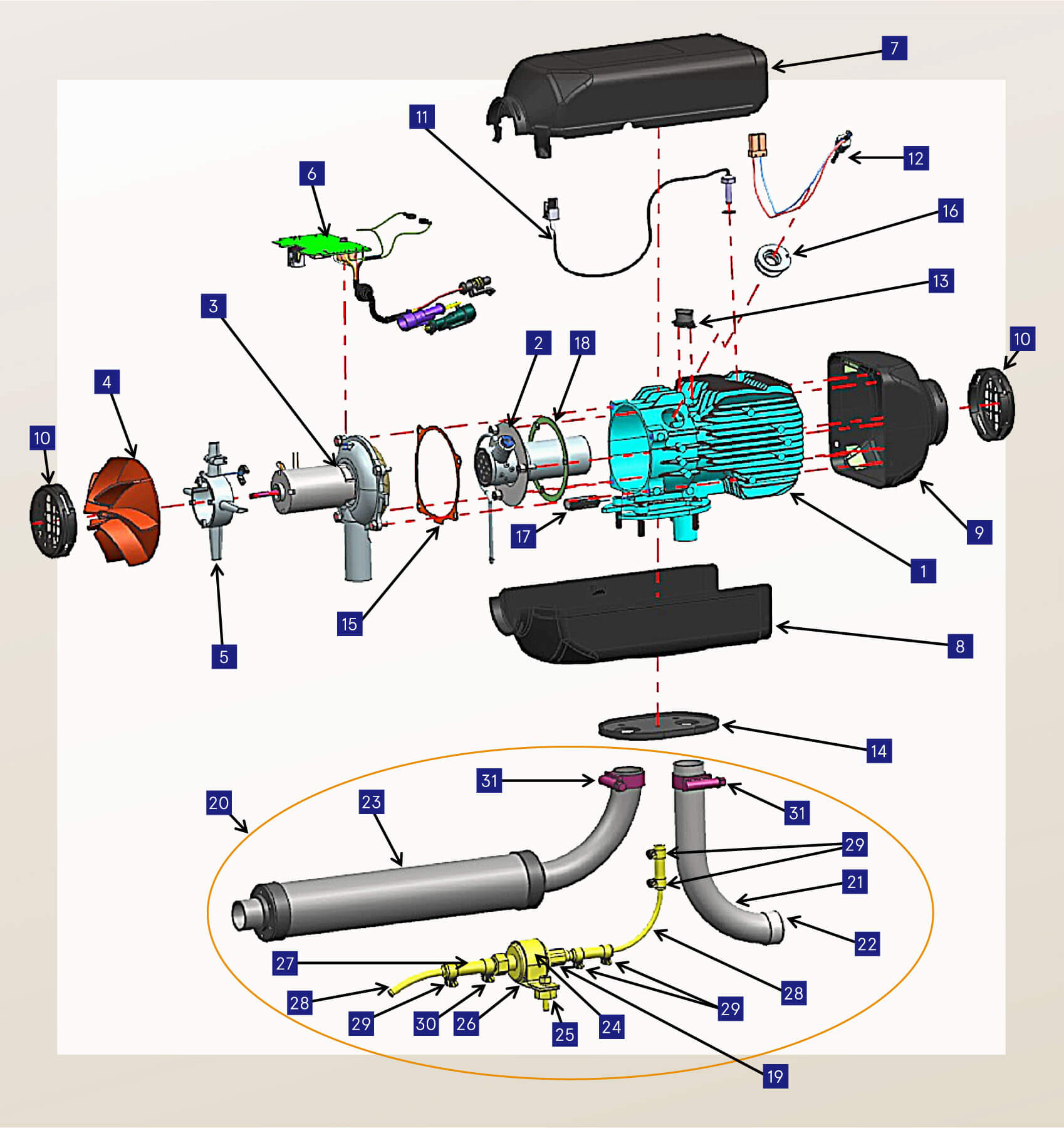

ヒーター分解図

この図はATESO ALFAの基本構成部品となります。BREEZE WINDIV についてはお問い合わせください。

  1. アルミ燃焼室
  2. 燃焼チャンバー
  3. ファンモーター
  4. 送風フィン
  5. 送風ファンサポート
  6. コントロールユニット
  7. 本体カバー上側
  8. 本体カバー下側
  9. 本体カバー後側
  10. エア出入口キャップ
  11. 燃焼室センサー
  12. グロープラグ京セラ
  13. オーバーヒートセンサー
  14. 本体ゴムパッキン
  15. ブロアーパッキン
  16. プラグパッキン
  1. チューブパッキン
  2. チャンバーパッキン
  3. 燃料ポンプ 12V・24V
  4. アクセサリーATESO ALFA
  5. 排気管(エキゾーストパイプ)
  6. エキゾーストパイプエンド
  7. インテークサイレンサー 0.4m
  8. ポンプブラケット
  9. 燃焼ポンプフローティングマウント
  10. 燃料ポンプラバーマウント
  11. 燃料ゴムホース 1m
  12. 燃料チューブ 10m
  13. 燃料ホースバンド(小)
  14. 燃料ホースバンド(中)
  15. インテークエキゾーストバンド(大)
  1. アルミ燃焼室
  2. 燃焼チャンバー
  3. ファンモーター
  4. 送風フィン
  5. 送風ファンサポート
  6. コントロールユニット
  7. 本体カバー上側
  8. 本体カバー下側
  9. 本体カバー後側
  10. エア出入口キャップ
  11. 燃焼室センサー
  1. グロープラグ京セラ
  2. オーバーヒートセンサー
  3. 本体ゴムパッキン
  4. ブロアーパッキン
  5. プラグパッキン
  6. チューブパッキン
  7. チャンバーパッキン
  8. 燃料ポンプ 12V・24V
  9. アクセサリーATESO ALFA
  10. 排気管(エキゾーストパイプ)
  11. エキゾーストパイプエンド
  1. インテークサイレンサー 0.4m
  2. ポンプブラケット
  3. 燃焼ポンプフローティングマウント
  4. 燃料ポンプラバーマウント
  5. 燃料ゴムホース 1m
  6. 燃料チューブ 10m
  7. 燃料ホースバンド(小)
  8. 燃料ホースバンド(中)
  9. インテークエキゾーストバンド(大)

アクセサリー(※別売となります)

下記パーツはメインの部品となります。他のパーツはお問合せください。

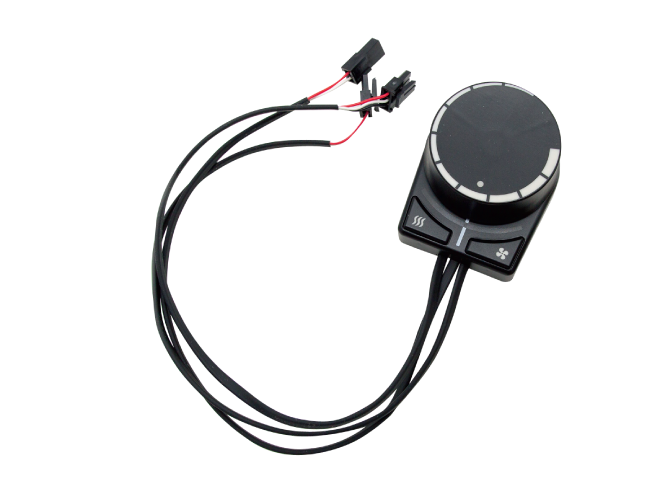

  • マニュアルコントロール

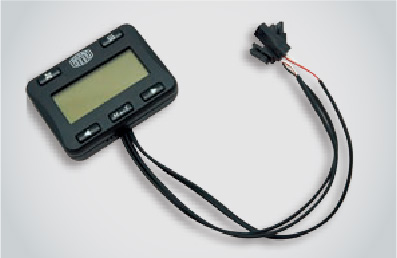

  • タイマーコントロール
  • フューエルポンプ 12V・24V

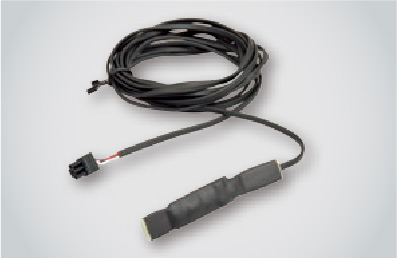

  • 外部温度センサー ¥7,800
  • アルペンキット

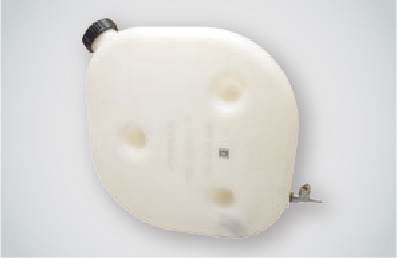

  • フューエルタンク7ℓ ¥8,700

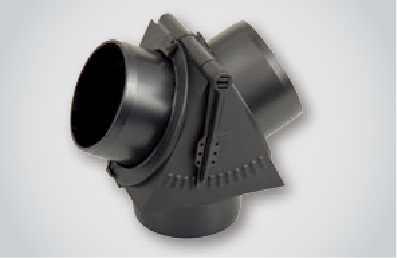

  • Yコネクター60 ¥2,500
  • エアーベント ¥1,800
  • エアデュフューザー各種 ¥1,400~
  • エアダクト各種 ¥1,200~/1m
  • インテークサイレンサー

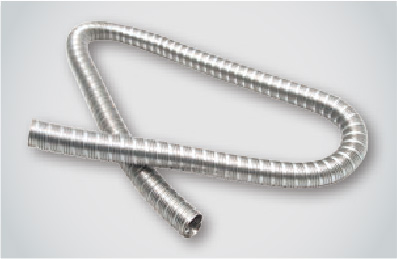

  • エキゾーストパイプ各種

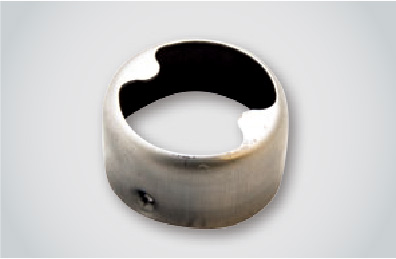

  • エキゾーストパイプエンドキャップ各種

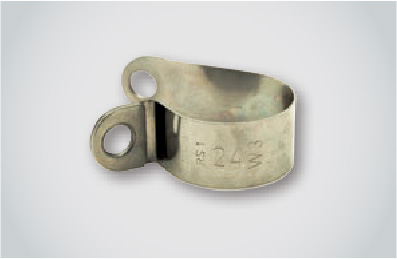

  • エキゾーストパイプバンド各種 ¥300~

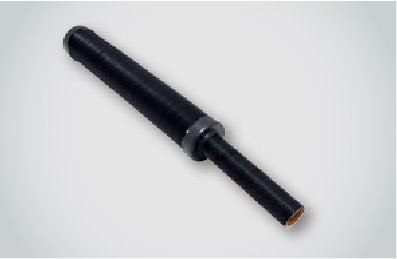

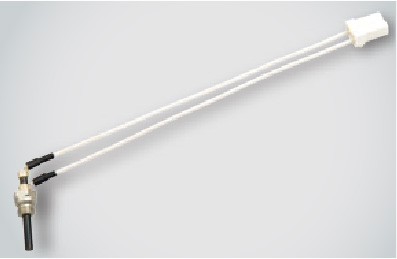

  • グロープラグ京セラ各種

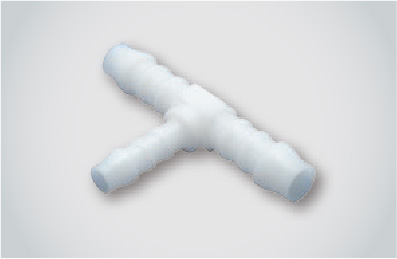

  • T型燃料パイプジョイント各種 ¥250~

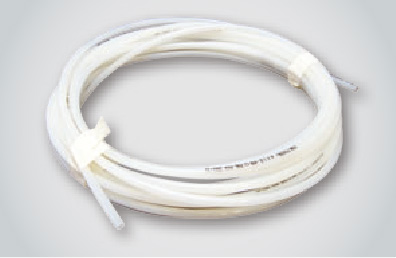

  • フューエルチューブ ¥400/1m
  • フューエルホース

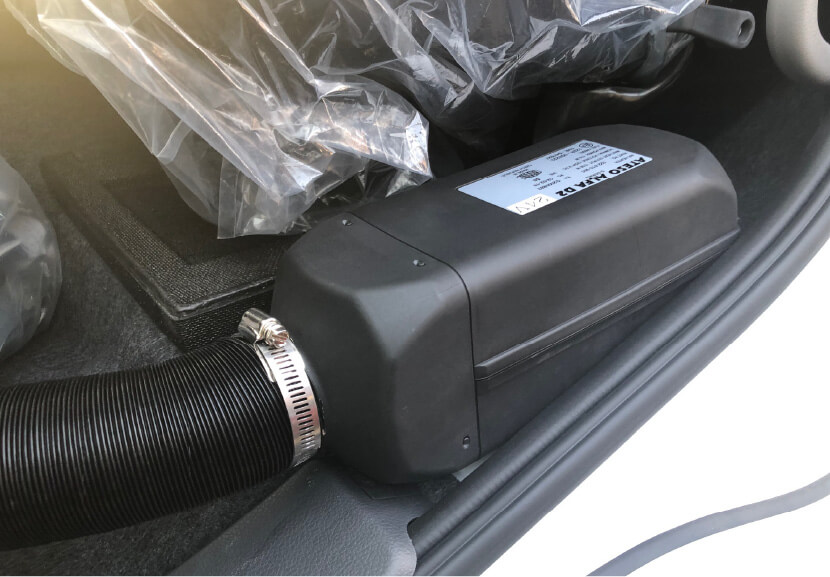

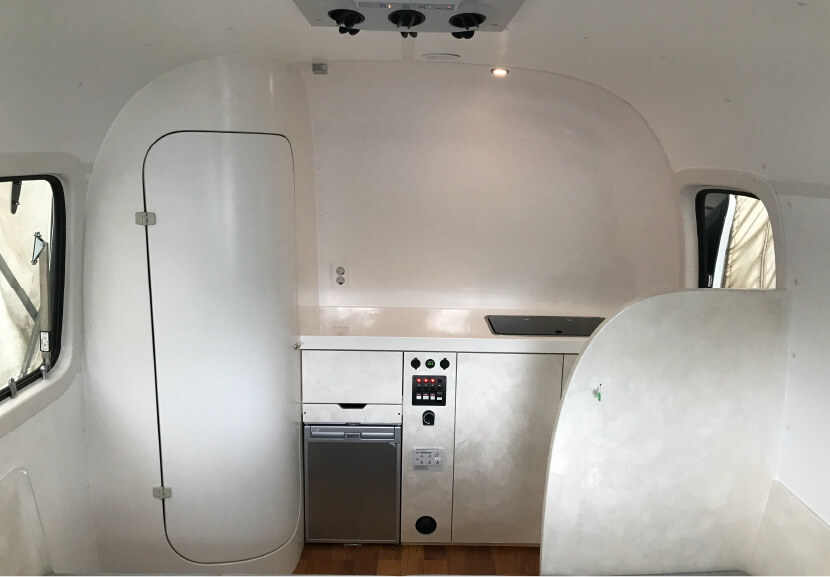

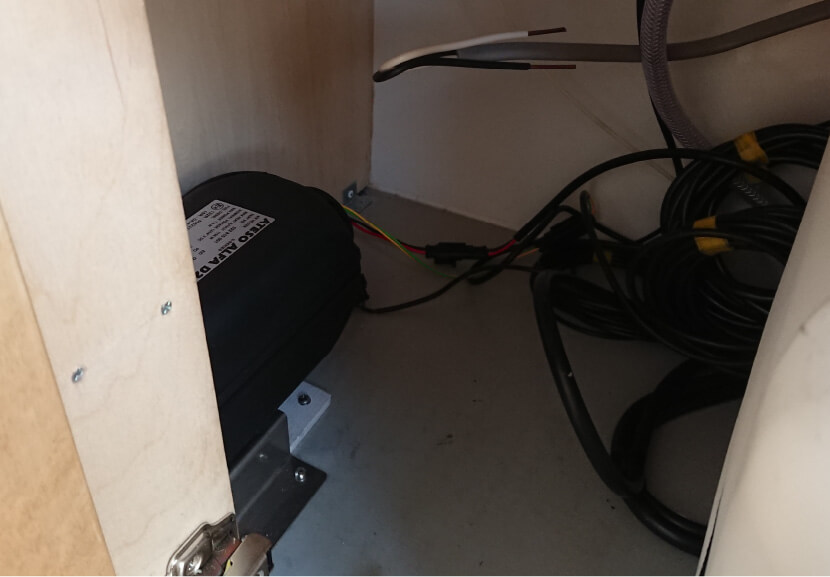

装着例

ご注文・お問合せ

ご注文、お問合せはメールにて承ります。氏名、住所(郵便番号必須)、電話番号をご記入の上、ご用件を送信してください。
担当者よりご返信させていただきます。
